項目概況：
       河南某煙葉加工公司，諧波源主要來自兩個配電室，負載為“打葉線”，是將煙葉中的雜質過濾掉，得到不含雜質的煙葉，這一過程是通過變頻器以及電機等實現的，變頻器是一個非常大的諧波源，因此給系統帶來很嚴重的諧波污染和諧波干擾，必須進行諧波治理。
治理方案：

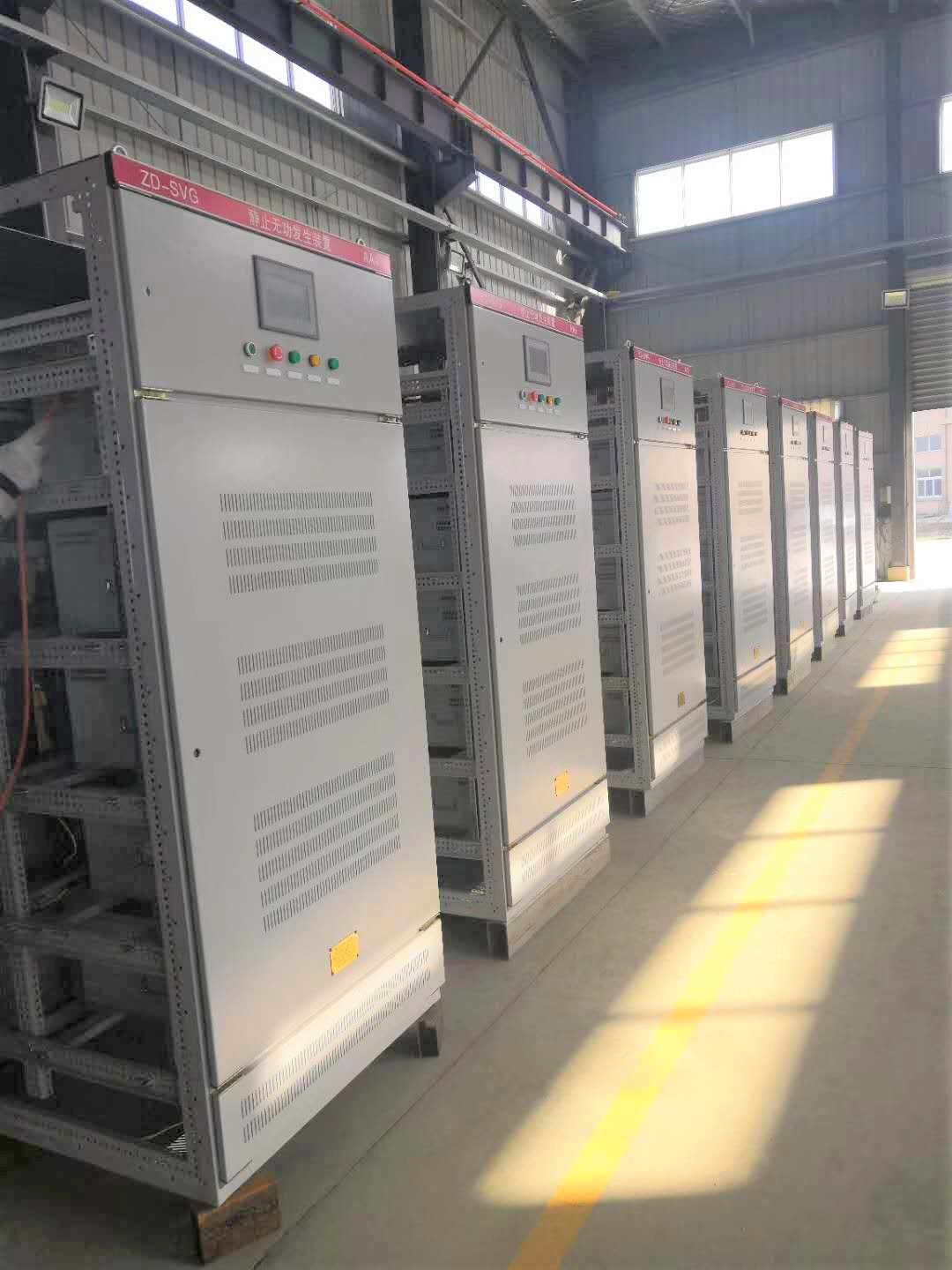

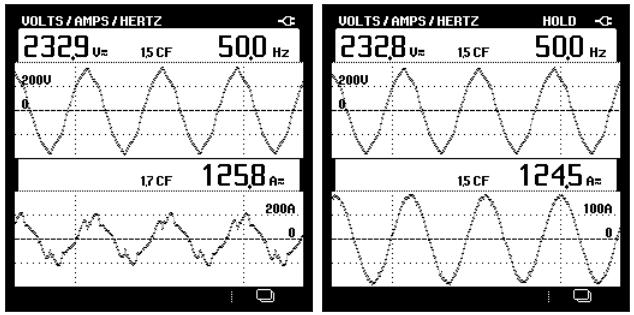

       根據我司技術人員的測試分析后，決定安裝7臺有源電力濾波器分別用在兩個配電室：一號配電室兩臺，二號配電室5臺，每臺濾波器對應一條“打葉線”，這樣的配置就可以達到有效抑制諧波，改善電網電能質量的目的。治理效果如下圖所示：

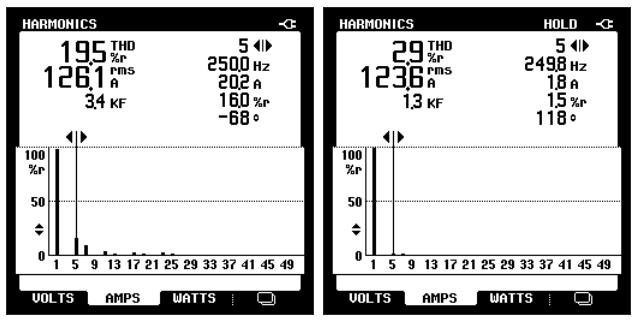

       從以上數據不難看出，在有源濾波器投入前，變頻器相電流由補償前的126.1A下降到123.6A，較濾波器投入前下降了5%；5次諧波電流從補償前的20.2A下降至補償后的1.8A，較之前下降了91%，由此可見，有源濾波器的投入達到了消諧的目的。
